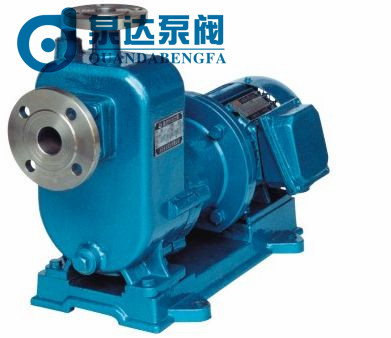

ZCQ磁力驅動自吸泵介紹：
ZCQ磁力驅動自吸泵是永嘉泉達技術人員在CQ型的磁力泵上根據用戶的要求，結合國外最新技術，經過永嘉泉達技術員反復的實驗而成功研發的新型泵種，性能卓越，平均使用壽命是過去CQ型磁力泵的2.3倍。
一、ZCQ磁力驅動自吸泵設計原理：
ZCQ磁力驅動自吸泵是在自吸泵的基礎上．采用磁力耦合實現力矩的無接觸傳遞，是無軸封、全密封、無泄漏、耐腐蝕、無污染的新型環保型自吸磁力泵。
1）ZCQ磁力驅動自吸泵是一種不存在動密封的無走漏流體運送機械。首要對于葉片泵中的離心泵進行描繪，一般由泵體、阻隔套及銜接部件組成可以接受壓力的密閉的密封腔體。在密封腔體的外部有一個旋轉的永磁場，并經過磁場的效果，股動密封腔體內部的磁性轉子部件同步旋轉，而密封腔體內部的轉子部件股動葉輪完成對流體的做功。因?yàn)橛啥ㄗ硬考M成的密閉的密封腔體不存在動密封，而且股動葉輪做功的旋轉軸不穿出密閉的密封腔體。然后確保了磁力泵的零走漏、無污染。
（2）ZCQ磁力驅動自吸泵結構設計一般由電動機、磁力耦合器和離心泵組成，其主要特點是使用磁力耦合器傳遞動力，當電動機股動磁力耦合器外磁轉子旋轉時，磁力線穿過空隙和阻隔套-作用于內磁轉子上，使泵轉子與電動機同步旋轉，無機械觸摸地傳遞扭矩，在泵軸的動力輸入端，因?yàn)橐后w被關閉在停止的阻隔套內，沒有動密封，因而流體徹底在密封腔內，沒有外泄的縫隙，因而，完成了關閉的全過程，到達了無走漏的技能需求。
（3）自吸磁力泵運用先進的技術設計，在水力上遵循了原自吸泵的優點及特性。它取消了傳統的機械密封裝置，將電動機與泵的鋼性連接改為無接觸的柔性連接，從根本上消除了軸封泄漏。
二、ZCQ磁力驅動自吸泵的工作原理
驅動機帶動泵外磁轉子通過磁場作用與內磁轉子連接并帶動葉輪轉動，當自吸磁力泵內充滿液體時，葉輪在驅動機的帶動下高速旋轉．在旋轉過程中一面不斷吸人介質（液體）．一面又不斷將吸入的介質（液體）排除，葉片驅使液體旋轉．如此連續做功，液體在壓力《與速度能的作用下，產生離心力。在離心力的作用下，液體沿葉片流道從中心向四周甩出，經過泵體（泵殼）送人排出管道，被輸送到工作地點。

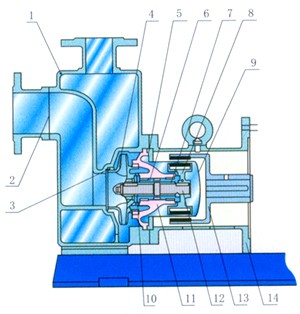

三、ZCQ磁力驅動自吸泵結構簡圖
|
1.泵體 |
|
2.靜環 |
|
3.動環 |
|
4.加水螺栓 |
|
5.葉輪 |
|
6.密封圈 |
|
7.隔板 |
|
8.隔離層 |
|
9.外磁鋼總成 |
|
10.內磁鋼總成 |
|
11.泵軸 |
|
12.軸套 |
|
13.聯接架 |
|
14.電機 |
|
|
四、ZCQ磁力驅動自吸泵主要特點 |
磁力驅動自吸泵結構緊湊，外形美觀，體積小，噪音低，運行可靠，使用維修方便，可廣泛用于石油、化工、制藥、電鍍、印染、食品、科研等單位抽送酸、堿、油類及稀有貴重液體、毒液、揮發性液體，以及循環水設備配套，特別是易漏、易燃、易爆液體的抽送。因此，自吸磁力泵是有廣泛的用途，我們真誠地向用戶推薦這種產品。
五、ZCQ磁力驅動自吸泵參數表
|
型 號
|
口徑
|
揚程
m
|
流量
L/min
|
電機功率
KW
|
轉速
r/min
|
電壓
V
|
自吸性能
m/3分
|
|
進口
mm
|
出口
mm
|
|
ZCQ25-20-115
|
25
|
20
|
15
|
110
|
1.1
|
2900
|
380
|
4
|
|
ZCQ32-25-115
|
32
|
25
|
15
|
110
|
1.1
|
2900
|
380
|
4
|
|
ZCQ32-25-145
|
32
|
25
|
25
|
110
|
1.1
|
2900
|
380
|
4
|
|
ZCQ40-32-132
|
40
|
32
|
20
|
180
|
2.2
|
2900
|
380
|
4
|
|
ZCQ40-32-160
|
40
|
32
|
32
|
180
|
4
|
2900
|
380
|
4
|
|
ZCQ50-40-145
|
50
|
40
|
25
|
240
|
4
|
2900
|
380
|
4
|
|
ZCQ50-40-160
|
50
|
40
|
32
|
220
|
4
|
2900
|
380
|
4
|
|
ZCQ65-50-145
|
65
|
50
|
25
|
280
|
5.5
|
2900
|
380
|
4
|
|
ZCQ65-50-160
|
65
|
50
|
32
|
450
|
7.5
|
2900
|
380
|
4
|
|
ZCQ80-65-125
|
80
|
65
|
20
|
800
|
7.5
|
2900
|
380
|
4
|
|
ZCQ80-65-160
|
80
|
65
|
32
|
800
|
15
|
2900
|
380
|
4
|
|
ZCQ100-80-160
|
100
|
80
|
32
|
1500
|
22
|
2900
|
380
|
4
|
|
注：泵體材質不銹鋼1Cr18Ni9Ti 也可根據用戶要求定制氟塑料材質
|
ZCQ磁力驅動自吸泵訂貨請盡量提供：
1.型號2.口徑3.揚程4.流量5.電機功率（KW）6.轉速（R/min）7.材質不否帶附件8.電壓（V）
● 感謝您訪問我們永嘉泉達的網站【www.dongyingcity.cn】如有任何疑問.您可以致電給我們,電話：0577-66999097、66999098，我們一定會盡心盡力為您提供優質的服務。
